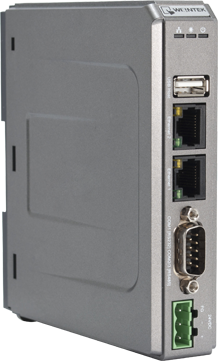

cMT-SVR-100 Сервер CloudHMI Weintek

cMT-SVR-100



cMT-SVR-100 Сервер CloudHMI Weintek

  CloudHMI - новая инновационная архитектура человеко-машинного интерфейса (HMI), которая разбивается на две части: сервер и устройство визуализации. Серверное устройство соединено с контроллером и осуществляет преобразование протоколов, регистрацию данных и событий, рецептуру, обслуживает базу данных, выполняет макрокоманды и т.д. Функции визуализации полностью интегрированы в iPad при помощи мощного программного обеспечения CloudHMI. При этом CloudHMI не только наследует преимущества традиционного HMI, но и также предлагает передовую систему визуализации, соединенную с облачной технологией.

Основные возможности:
Эффективность: все операции с базами данных и коммуникационные процессы выполняет cMT-SVR, тогда как iPad и
cMT-iV5 используются только для отображения.
Надежность: отсутствие LCD монитора и сенсорной панели позволяет установить cMT-SVR в самых разнообразных
условиях окружающей среды промышленных производств.
Мобильность: при помощи iPad или переносного экрана cMT-iV5 можно узнать о состоянии процесса в любое время и в
любом месте.
Гибкость: в одно и то же время один iPad может быть соединен с тремя cMT-SVR и один cMT-SVR с тремя iPad.
Визуализация: отличное качество изображения дисплея iPad или cMT-iV5.
Хранение: большой объем оперативной и flash памяти для записи данных, рецептов и т.д.
Программное обеспечение: CloudHMI бесплатно доступно для iPad в приложении App Store, cMT-SVR программируется
при помощи EasyBuilderPro.

Архитектура CloudHMI:
   Каждый ПЛК оснащен одним cMT-SVR. Устройство визуализации может быть беспроводным iPad или проводным переносным
экраном Weintek cMT-iV5. Каждое устройство визуализации может получить доступ к любому cMT-SVR с механизмом
резервирования. Если какое-либо устройство HMI перестает работать, другое устройство может взять на себя выполнение его
операций мгновенно.



Технические характеристики

Дисплей Размер экрана проекта 1024*748 или 1004*768 (портретный режим)
Встроенная память ОЗУ 256 Мб
Flash 256 Мб
Процессор ARM Cortex A8 600 МГц
Порты ввода/вывода  Слот SD-карт  SD/SDHC
 USB-хост  USB 2,0*1
 USB-клиент  Нет
 Ethernet  10/100/1000М*2
 COM-порты COM1 (RS232 / RS485 / RS422), COM3 (RS485)
 CAN Bus  Нет
 HDMI  Нет
Часы реального времени  Встроенные (CR1225 3V LiIon)
Питание  Входное напряжение  24 ±20% VDC
 Потребляемая мощность  230 mA при 24VDC
 Изоляция питания  Встроенная
 Напряжение сопротивления  500 VAC (1 минута)
 Сопротивление изоляции  Свыше 50 МОм при 500 VDC
Характеристики                          Виброустойчивость  10 - 25 Гц по всем трем осям, 2G, 30 минут
Материал корпуса Пластик
Размеры 130 x 115 x 27 мм
Вес около 0,18 кг
Монтаж DIN-рейка 35 мм
Температура при эксплуатации                     -20 °C ~ 55 °C
Темпреатура при хранении -20 °C ~ 70 °C
Относительная влажность 10-90% RH (без конденсата)
Программное обеспечение  EasyBuilder Pro V4.00.01 или более поздние версии
